لوحة المجلفن الملحومة شبكة سلكية آلة كهربائية للصدمات المدرفلة على الساخن

         المجلفن الكهربائية الملحومة شبكة سلكية سياج لوحة لحام PLC التحكم ملحومة شبكة سلكية ماكينة

الإستعمال:

اللحام ، جميع أنواع السكك الحديدية عالية السرعة ، شبكة دعم الأنفاق ، شبكة الأمان تحت الأرض منجم الحديد ، منجم الفحم ، شبكة الدعم تحت الأرض.

وحدة التغذية عبر الأسلاك (مقطوعة مسبقًا)

يتم تثبيته على الجزء العلوي من جهاز ضبط الشبكة الشبكية.إنها تتكون من منصة المشي ، وحدة التكديس عبر الأسلاك ، جهاز توزيع الأسلاك وجهاز تغذية الأسلاك.

يتم تشغيل جهاز التوزيع وتغذية السلك عن طريق نظام هوائي تحت التشغيل بواسطة نظام التحكم الكهربائي.

التغذية التلقائية عبر الأسلاك دون الحاجة إلى العمل اليدوي.إنه مصمم لتغذية السلك المتقاطع من سلك مقطوع مسبقًا.

نظام اللحام

يتكون النظام الملحوم من الرف ، محول اللحام ، الأسطوانة المضغوطة ، تركيبة القطب العلوي ، تركيبة القطب السفلي ، محدد موقع الأسلاك المغنطيسية ، وحدة شبكة الرفع ، مجموعة قوس الأسلاك الخطية ، النظام الهوائي ، نظام التبريد بالماء وقطع غيار أخرى.

مواد اللحام: سلك مدرفل على البارد ، سلك دائري ملفوف على البارد ، سلك ملفوف على الساخن.

نظام سحب الشبكة

إنه يتألف من لوحة الطمس ، القنطرية ، آلة ربط شبكة ربط السلسلة وعربة النقل (أو دليل الأسطوانة) ، الزعنفة (المعبئ) جزء اختياري.

أقصى طول للشبكة السلكية: 6000 مم.إذا كان طول شبكة حديد التسليح 12 مترًا أو أكثر ، فيجب تخصيصها.

وحدة موقف شبكة CNC

يتم استخدام وحدة موضع الشبكة في توجيه شبكة اللحام إلى الأمام ، وفي نفس الوقت ضمان تباعد أسلاك الخط المطلوبة ، والتي تضبط تباعد الخطوط المتقاطعة وفقًا للإعداد التلقائي.

يمكن لنظام موضع الشبكة CNC ضبط تباعد الأسلاك المتقاطعة تلقائيًا ، ويمكنه حفظ البيانات في النظام ، فمن السهل والمريح والدقة ضبط تباعد الأسلاك المتقاطعة.

مزايا آلة لحام الصف الأوتوماتيكية (آلة لحام الشبكة):

1. آلة تلحيم الصفوف مُجهزة بأسطوانة التقويم ، صف التسوية ، وتغذية سلك الملف مباشرة ، وتحقيق الأتمتة ، والقضاء على القطع المسبق والاستقامة اليدوي ، وتوفير الوقت ، والمعدات والعمالة.

2. آلة لحام الصف لديها آلة قطع الشبكة الخاصة بها ، والتي تقطع الشبكة تلقائيًا عند الوصول إلى الطول المحدد ، وتسقط الشبكة تلقائيًا ، دون إيقاف الآلة لتحسين الكفاءة.

3. يمكن لآلة لحام الصف أن تنتج أوتوماتيكياً بمجرد تصحيحها ، دون توقف ، يمكن لعامل واحد تشغيلها.

آلة لحام الصف الأوتوماتيكية / آلة لحام الشبكة المعلمات الأساسية:

عرض الشبكة: 1 م ، 1.2 م ، 1.5 م ، 2 م ، 2.5 م ، 3 م ؛

طول الشبكة: 2 م ، 3 م ، 4 م ، 5 م ، 6 م ، 7 م ، 8 م (حسب الطلب حسب احتياجات العملاء)

قطر سلك اللحام: 2.2-4mm ، 4-6.5mm ، 6-8mm ؛

فتحة اللحام: 50x50mm ، 100x100mm ، 200x200mm أو 250x250mm (قابل للتعديل) ؛

عدد خطوط الالتفاف (وصلات اللحام): 6 ، 8 ، 10 ، 12 ، 14 ، 16 ، 18 (حسب احتياجات العميل) ؛

مزود الطاقة 380 فولت 50 هرتز ؛

سرعة اللحام 40-55 (صف / دقيقة) ؛

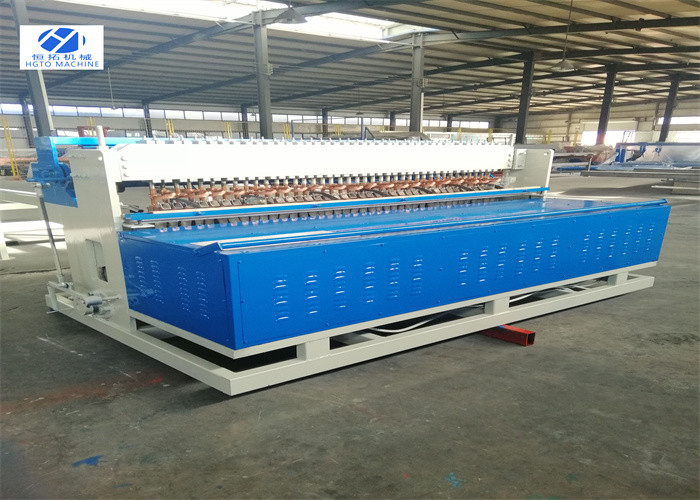

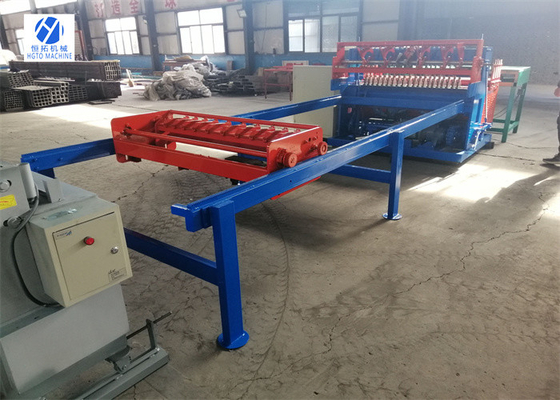

تفاصيل الجهاز:

صورة خزانة التحكم:

مستعد لتوصيل:
